Sistem de refrigerare Panasonic Seria iCOOL OCU - MT, 12 kW

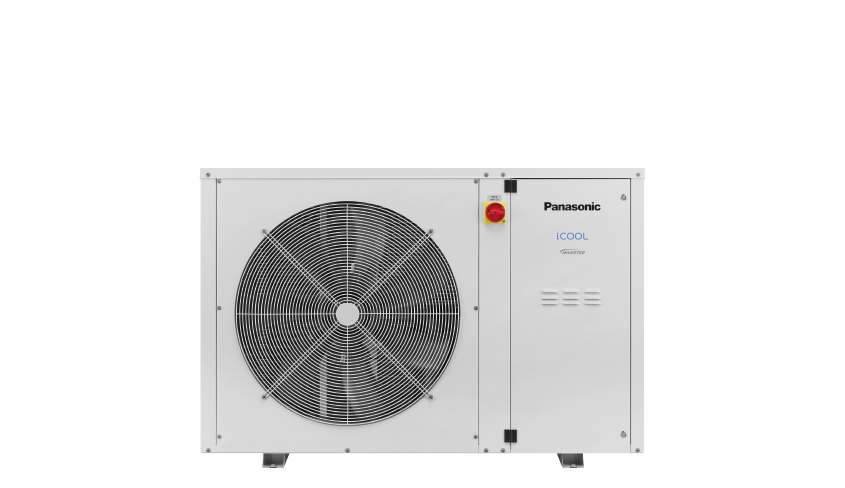

Fotografie oficiala Panasonic asociata paginii acestui model.

Panasonic · Refrigerare comerciala

Sistem de refrigerare Panasonic Seria iCOOL OCU - MT, 12 kW

Cod modelOCU-KSC120M08

Echipament Panasonic pentru aplicatii de refrigerare comerciala in clasa de 12 kW, selectat dupa regimul de temperatura si sarcina frigorifica.

Putere nominala12 kW
Specificatii verificate68 parametri
  • Gamă completă de capacități de CDU compacte pentru aplicații cu mai multe evaporatoare
  • Economii semnificative de energie față de PORNIT/OPRIT
  • Unități cu zgomot redus, cu caracteristici speciale sindioase: Compresor cu invertor, ventilator EC și izolare fonică cu 6 fețe a compartimentului compresorului
  • Opțiuni de personalizare - testare completă și montare în fabrică

Date tehnice pentru codul exact

Specificatii complete, separate clar pe domenii.

Toate valorile de mai jos provin din pagina oficiala Panasonic a modelului OCU-KSC120M08. Nu sunt combinate coloane sau valori de la alte coduri.

Performanta

Puteri, randamente si consumuri declarate pentru modelul selectat.

8 parametri
Aplicație și capacitate nominală de răcire - MT/LT (kW)MT (12,0)
TM (R449A/R448A) - Capacitate de răcire la.
TM (R134a/R513A) - Capacitate de răcire la.
SEPR răcire la TE -10°C TA 32°C3,48
Consum anual de energie la TE -10°C TA 32°C20.141 kWh/a
Consum maxim de energie9,3 kW
Consum de energie ventilator280 W
Încălzitor pentru carter - consum de energie70 W

Limite de functionare

Temperaturi si domenii de operare declarate de producator.

4 parametri
Temperatură de evaporare (min.)-15 °C
Temperatură de evaporare (max.)10 °C
Temperatura ambiantă (min.)-20 °C
Temperatura ambiantă (max.)43 °C

Acustica si debit

Date de debit si niveluri sonore pentru model.

2 parametri
Nivel acustic la 10m40,0 dB(A)
Debit de aer (nominal)6.920 m³/h

Instalare

Alimentare, conexiuni si cerinte necesare instalarii.

10 parametri
Curent nominal de funcționare la TE -10°C TM / -30°C TS, TA 32°C și 230 - 400V 50Hz14,8 A
Curent de funcționare maxim (în faza cea mai încărcată la 230 - 400V 50 Hz)20,5 A
Racorduri (Aspirare) - Inch (mm)7/8
Racorduri (Lichid) - Inch (mm)1/2
Alimentare cu energie ventilator - V / ph / Hz200 - 277 / 1 / 50
Curent (amperaj la sarcină maximă)15,8 A
Curent (limită curent de vârf / amperaj cu rotor blocat)40 / — A
Alimentare cu energie unitate de condensare.
Tensiune - V / ph / Hz3x400 / 50 PE+N (TN-S)
Secțiunea transversală minimă recomandată a cablului - mm²5x4,0

Dimensiuni si greutate

Gabaritul si masa echipamentului.

4 parametri
Dimensiuni (lățime)1.420 mm
Dimensiuni (înălțime)963 mm
Dimensiuni (adâncime)439 mm
Greutate netă175 kg

Date tehnice

Caracteristici suplimentare ale codului exact.

40 parametri
ModelOCU-KSC120M08
CompresoareCompresor unic
Agenți frigorifici compatibiliR448A, R449A, R134a, R513A
PED - CATII
TE -15°C, TA 32°C (min.-max.)2,4 - 9,8 kW
TE -15°C, TA 38°C (min.-max.)2,1 - 9,0 kW
TE -15°C, TA 43°C (min.-max.)2,0 - 8,5 kW
TE -10°C, TA 32°C (min.-max.)3,0 - 11,9 kW
TE -10°C, TA 38°C (min.-max.)2,7 - 10,8 kW
TE -10°C, TA 43°C (min.-max.)2,5 - 10,3 kW
TE -5°C, TA 32°C (min.-max.)3,7 - 14,3 kW
TE -5°C, TA 38°C (min.-max.)3,4 - 13,1 kW
TE -5°C, TA 43°C (min.-max.)3,1 - 12,5 kW
TE -15°C, TA 32°C (min.-max.)1,6 - 5,5 kW
TE -15°C, TA 38°C (min.-max.)1,5 - 5,1 kW
TE -15°C, TA 43°C (min.-max.)1,4 - 4,8 kW
TE -10°C; TA 32°C (min.-max.)2,1 - 6,8 kW
TE -10°C; TA 38°C (min.-max.)1,9 - 6,3 kW
TE -10°C; TA 43°C (min.-max.)1,8 - 6,0 kW
TE -5°C, TA 32°C (min.-max.)2,6 - 8,3 kW
TE -5°C, TA 38°C (min.-max.)2,4 - 7,8 kW
TE -5°C, TA 43°C (min.-max.)2,2 - 7,3 kW
Încărcare ulei - dm³2,0 + 0,4
Receptor de lichid - dm³10
Lungimea conductelor de conectare40 m
Distanță maximă pe înălțime (evaporator deasupra)12 m
Distanță maximă pe înălțime (evaporator dedesubt)12 m
Ce conducte trebuie izolate (aspirare / lichid / ambele)Suction
Grosimea recomandată a izolației13 mm
Numărul maxim de evaporatoare conectate - Qty.7
Condensator.
Ventilatoare x diametru1x710 mm
Presiune statică ventilatorN/A Pa
Amperaj nominal ventilator1,2 A
Compresor - date suplimentare.
Model compresorC-SBS180H00B
Flux volumetric5,8 - 19,2 m³/h
Interval de rotație - rps32 - 100
Tip de uleiFV68S (PVE)
Protecția minimă recomandatăC25

Caracteristici declarate

Ce trebuie retinut despre acest model

01

Gamă completă de capacități de CDU compacte pentru aplicații cu mai multe evaporatoare

02

Economii semnificative de energie față de PORNIT/OPRIT

03

Unități cu zgomot redus, cu caracteristici speciale sindioase: Compresor cu invertor, ventilator EC și izolare fonică cu 6 fețe a compartimentului compresorului

04

Opțiuni de personalizare - testare completă și montare în fabrică
